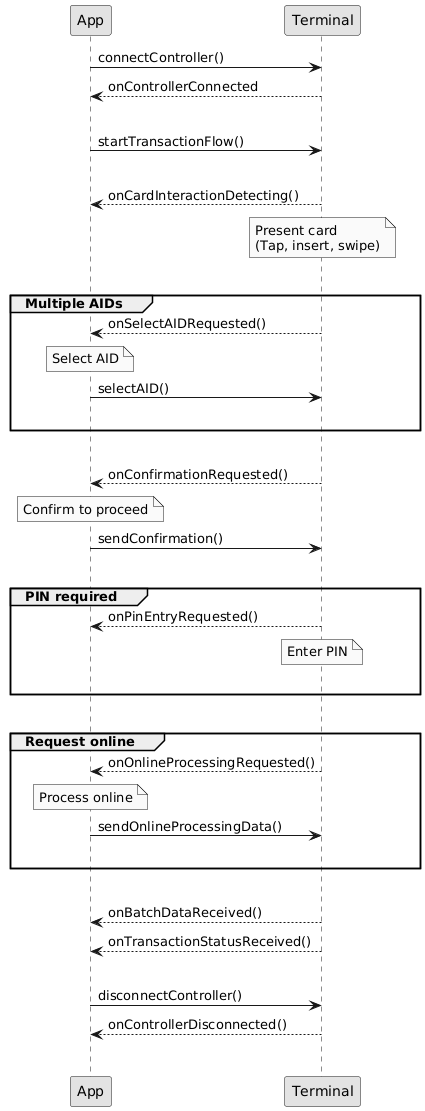

調用流程

要使用 transactionFlowController 開發應用程序，建議您具備 EMV 交易流程方面的知識或經驗。

設置

創建一個實例，並通過 getControllerInstance() and connectController() 連接到終端。

如果發生任何錯誤，應通過 onError 通知應用程序。

abstract class ApolloTransactionFlow(private val context: Context) : TransactionFlowDelegate {

    private var transactionFlowController: TransactionFlowController? = null

    fun connect(): Boolean {
        try {
            if (transactionFlowController == null) {
                // get instance
                transactionFlowController = getControllerInstance(context, this)

                // enable debug log display in console
                SPDeviceController.enableDebugLog(true)
            }
            // establish the communication channel with secure module
            transactionFlowController?.connectController()
        } catch (ex: Exception) {
            return false
        }
        return true
    }

    fun disconnect() {
        transactionFlowController?.disconnectController()
        transactionFlowController?.releaseControllerInstance()
    }

    override fun onError(errorType: ControllerError.Error?, message: String?) {
        // app handle error here
    }
}

EMV 交易流程

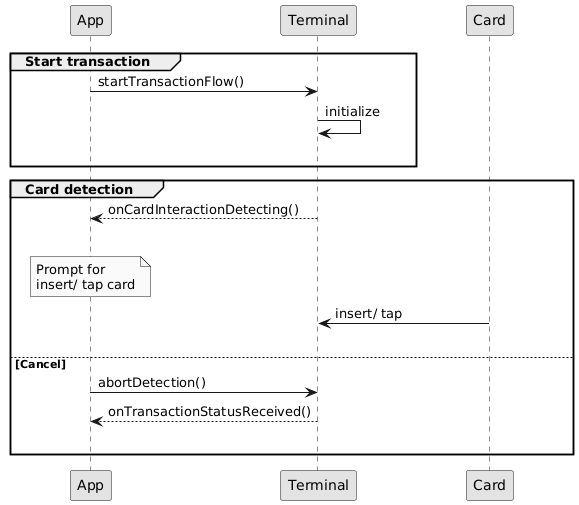

開始交易

應用程序應將金額、貨幣、卡檢測模式和交易序列號（退款或取消）放入 Hashtable 中，並調用 startTransactionFlow 啟動 EMV 交易。

fun startTransactionFlow(mode: BaseCardController.CheckCardMode, amount: String, amountCashback: String?, transactionSequenceNumber: String?, currency: Currency) {
    val data = Hashtable<String, Any>()

    // eg. BaseCardController.CheckCardMode.SWIPE_OR_INSERT_OR_TAP
    data["checkCardMode"] = mode

    // ISO 4217 currency code eg. 344 for HKD
    data["currencyCode"] = currency.numericCode.toString()

    // decimal string, eg. 2.00 for $2.00
    data["amount"] = amount

    data["transactionType"] = TransactionType.GOODS

    // indicate the transaction sequence number for refund or void
    if (transactionSequenceNumber != null) {
        data["transactionNo"] = transactionSequenceNumber
    }

    transactionFlowController?.startTransactionFlow(data)
}

打開讀卡器，在選擇的 CheckCardMode 中開始檢測任意卡。如果沒有檢測到卡的交互 (拍卡，插卡或者刷卡)，應用將接收到 onCardInteractionDetecting。

override fun onCardInteractionDetecting(p0: BaseCardController.CheckCardMode?) {
    // app handle the UI here
}

於卡片檢測階段，您可以發送 abortDetection 來終止交易。 onTransactionStatusReceived 將以交易狀態返回給應用程序。

fun abortDetection() {
    transactionFlowController?.abortDetection()
}

override fun onTransactionStatusReceived(p0: TransactionResult?) {
    // display transaction result
}

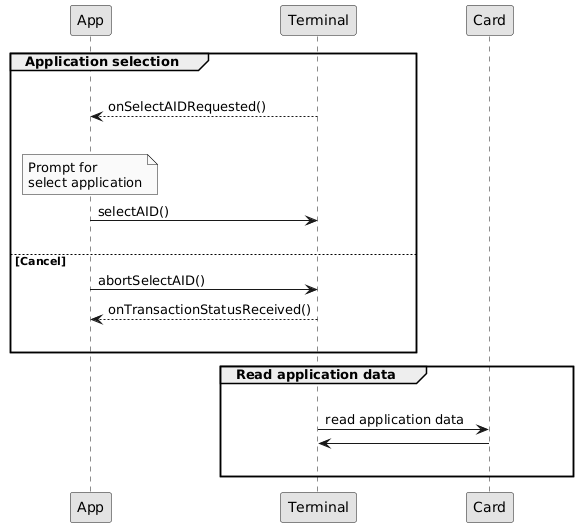

應用程序選擇和讀取應用程序數據

如果該卡有多個支付應用，你的應用程序將收到帶有一系列 AID 的 onSelectAIDRequested。應用程序應通過 selectAID() 選擇其中一個。

override fun onSelectAIDRequested(p0: ArrayList<String>?) {
    p0?.let {
        val items = it.toTypedArray()

        // display a dialog for user to select AID
        MaterialAlertDialogBuilder(context)
            .setTitle("Select Application")
            .setItems(items) { dialog, item ->
                transactionFlowController?.selectAID(item)
                dialog.dismiss()
            }
            .setCancelable(false)
            .show()
    }
}

選擇 AID 後，終端從卡中讀取必要的數據。

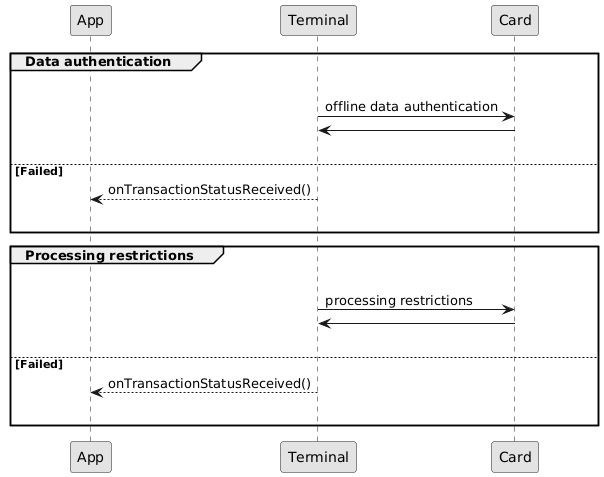

數據驗證和處理限制

然後終端使用該卡進行數據驗證和限制處理。如果任意一個失敗或被拒絕，應用程序將收到 onTransactionStatusReceived。

override fun onTransactionStatusReceived(p0: TransactionResult?) {
    // display transaction result
}

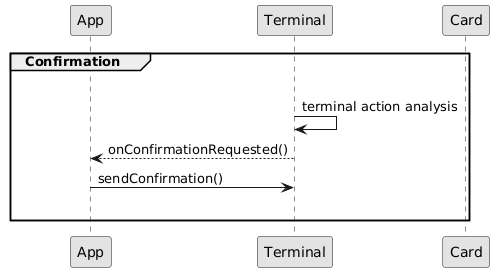

確認

在完成上述步驟後，應用程序將收到 onConfirmationRequested。應用程序提示用戶進行確認，並將 sendConfirmation(true) 發送回終端。

override fun onConfirmationRequested() {
    transactionFlowController?.sendConfirmation(true)
}

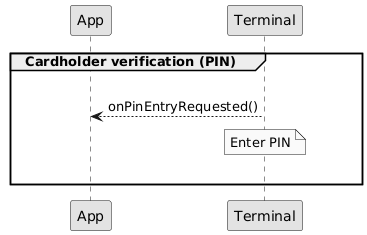

持卡人驗證（密碼）

EMV 交易中有不同的持卡人驗證方法（CVM），密碼輸入就是其中之一。

如果交易需要輸入密碼，應用程序將收到 onPinEntryRequested。

override fun onPinEntryRequested(p0: PinEntrySource?) {
    // app display UI to prompt user to enter PIN
}

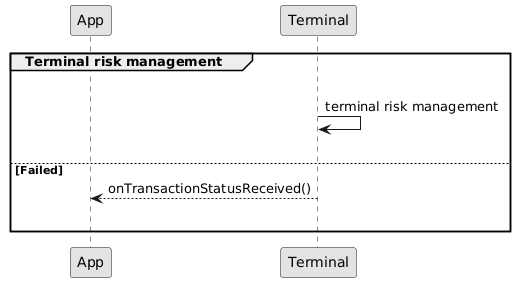

終端風險管理

持卡人驗證後，交易進入終端風險管理。這一過程發生在終端和卡之間，如果失敗，應用程序將收到 onTransactionStatusReceived。

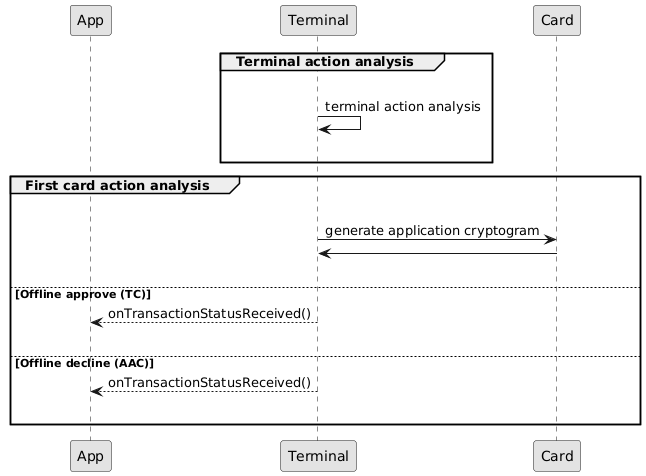

終端和卡片行為分析

在此階段，終端應根據前面處理步驟的結果確定下一步操作。

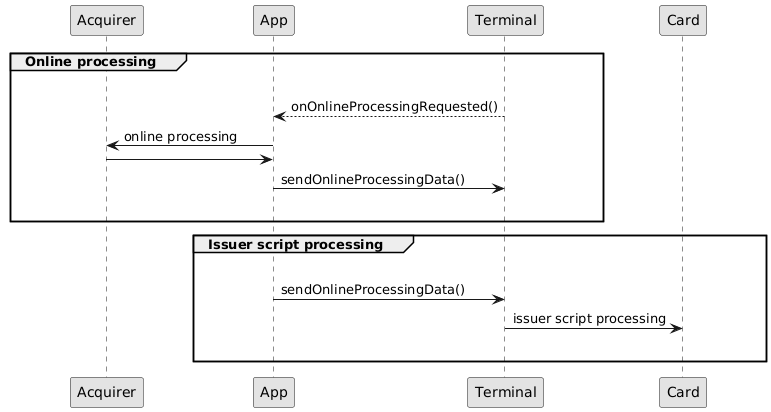

聯機處理和腳本處理

如果該卡通過聯機進行身份驗證，應用程序將收到 onOnlineProcessingRequested，並以 TLV 格式接收交易數據。應用程序應將數據格式化為收單方 / 收單機構指定的格式，例如 ISO8583、XML 或 JSON，並且發送到收單方/收單機構進行身份驗證，並等待響應。

override fun onOnlineProcessRequested(p0: String?) {
    // app handle online processing here and get the online reply TLV data
}

一旦從收單方 / 收單機構獲得響應，應用程序應通過 sendOnlineProcessingData(data) 將響應數據發送回終端。

var replyTlv: String = ""

// app return the online processing data to the terminal
transactionFlowController?.sendOnlineProcessingData(replyTlv)

在正常情況下，應用程序應收到收單方 / 收單機構以下響應。

標籤	參數
8A	授權響應代碼
91	發卡行認證數據
71	發卡行腳本模板 1
72	發卡行腳本模板 2

腳本處理

如果收單方 / 收單機構的響應中有任何標籤 71 或 72，終端從應用程序接收到 sendOnlineProcessingData() 後，將自動執行腳本。

收單機構無回應

如果應用程序因異常情況無法獲得收單方 / 收單機構的任何響應，則應用程序應通過sendOnlineProcessingData("") 發送 null 或者空字符串，以完成 EMV 交易。

有關標籤詳情，參考EMV Book 3 - Application Specification, Annex A: Data Elements Dictionary

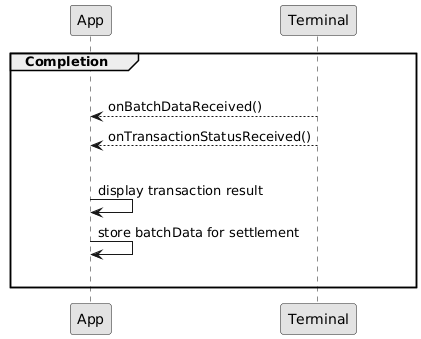

完成

在完成上述步驟後，應用程序將接收到 onBatchDataReceived 和 onTransactionStatusReceived，並獲得該卡的最終交易結果。

應用程序應存儲批次數據，如有需要，後續上傳至收單機構進行結算。

override fun onBatchDataReceived(p0: String?) {
    // store the batch data and upload to the processor later for settlement
}

override fun onTransactionStatusReceived(p0: TransactionResult?) {
    // App handle UI display
}
